  1. RF Coaxial Switch

CX-301N

3-WAY COAX ANTENNA SWITCH
(N-Female)
INQUIRE

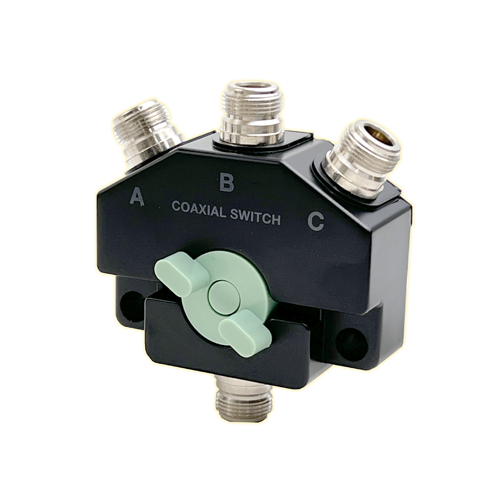

CX-301N-001

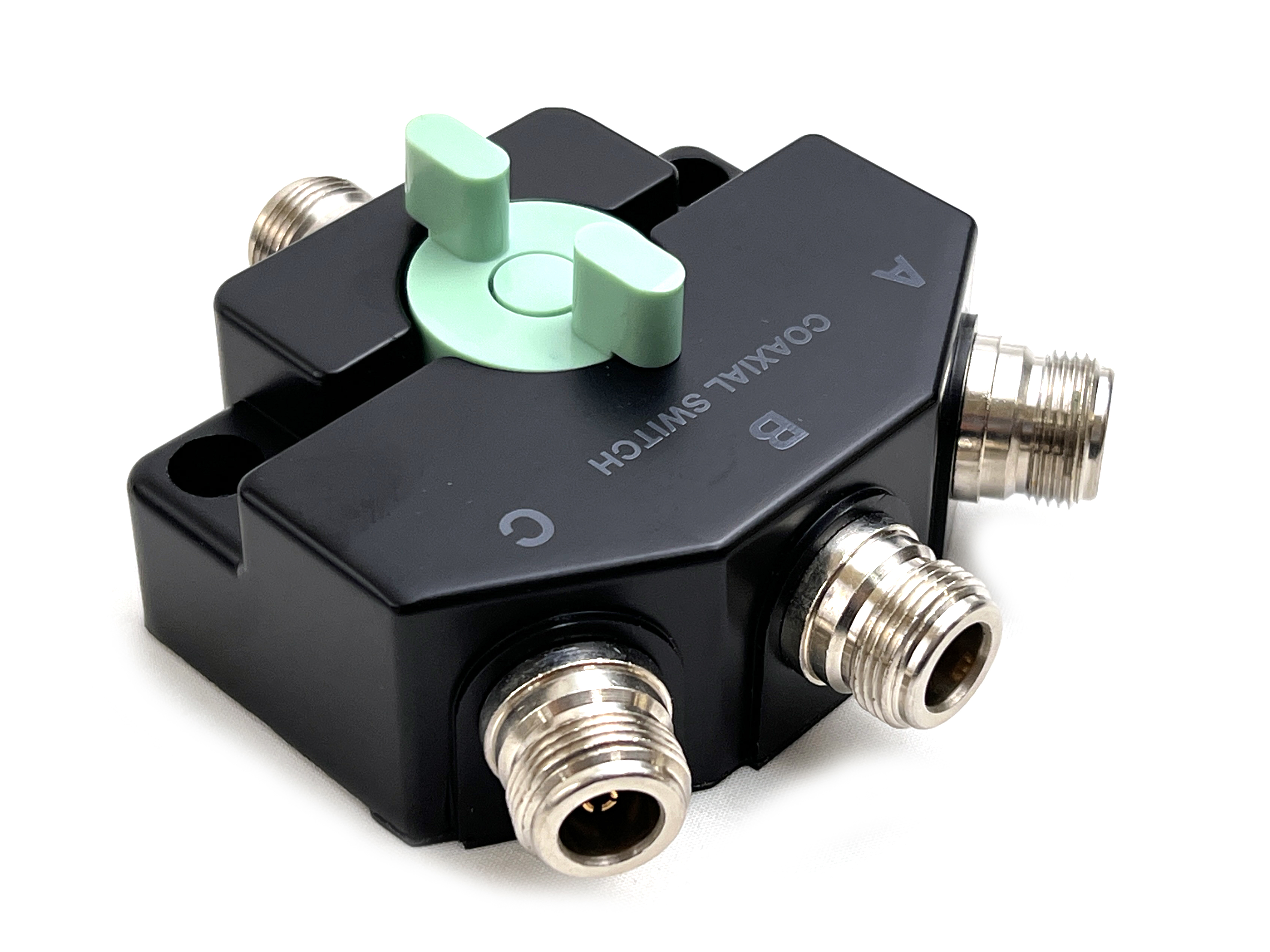

CX-301N-02

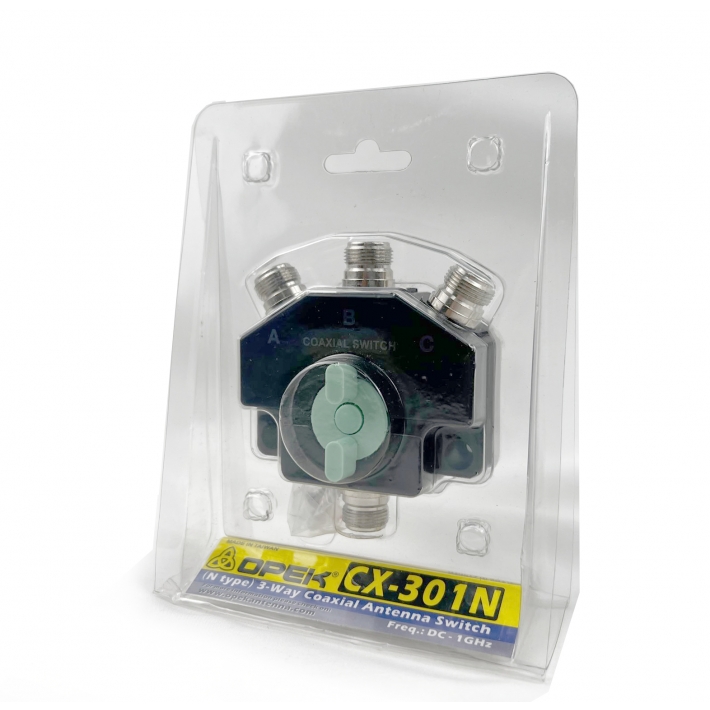

CX-301U-04
DETAIL

MODEL :  CX-301N
3-WAY COAX ANTENNA SWITCH
With N-FEMALE  (N - JACKS)

  • ROTARY SELECTING SWITCH
  • FREQUENCY RANGE : DC - 1500 MHz
  • IMPEDANCE : 50 Ohms
  • VS.W.R :  1.1:1 (DC - 500 MHz)
                    1.2:1 (500 - 1500 MHz)
  • INSERTION LOSS : 0.1dB (DC - 500MHz)
                                      0.2dB (500 to 1500MHz)
  • Max. POWER RATING :  1.5 kW (DC - 30 MHz)
                                              1 kW (30 - 150 MHz)
                                             500W (150 - 500 MHz)
                                             250W (500 to 1000MHz)
                                             150W (1000 to 1500MHz)
  • ISOLATION : <=60dB  (DC-500MHz)
  • Weight: 575 g
  • DIMENSIONS : 82(W) x 95(H) x 43(D) mm
